GDL立式多級離心泵概況
GDL型立式多級管道離心泵是我司在國外優秀泵型之基礎上結合用戶的使用要求及消防有關標準，并根據JB/TQ6435-92標準設計制造的新一代產品。
水泵吸入、排出口位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。是各大行業冷熱水或物理化學性質類似于水等液體輸送的最佳泵型。
海坦泵業產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。廣泛應用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。
GDL立式多級離心泵產品特點
1、GDL型立式多級離心泵為立式結構，具有占地面積小的特點，泵重心重合于泵腳中心，因而運行平穩、振動小、壽命長。
2、GDL型立式多級離心泵口徑相同且在同一水平中心線上，無需改變管路結構，可直接安裝在管道的任何部們，安裝極為方便。
3、電機外加防雨罩可直接置于室外使用，而無需建造泵房，大大節約基建投資。
4、GDL型立式多級離心泵揚程可通過改變泵級數（葉輪數量）來滿足不同要求，故適用范圍廣。
5、軸封采用硬質合金機械密封，密封可靠，無泄漏，機械損失小。
6、高效節能，外形美觀。
7、注50口徑以上內件鑄件成形。
GDL立式多級離心泵技術參數
流量：2-160m3/h；
揚程：24-200m；
功率：1.1-90kw；
轉速：2900r/min；
口徑：φ25-φ150；
溫度范圍：-15-+120℃；
工作壓力：≤2.5Mpa。
GDL立式多級離心泵使用條件
1、用于輸送清水或物理化學性質類似于清水的液體；
2、輸送液體中應無固體顆粒，無纖維，無強腐蝕性，無爆炸危險；
3、最高液體溫度不超過120℃；
4、最高工作壓力不超過2.5MPa;
5、電源為了3相380V、50HZ。電壓波動在±5%以內;
6、周圍環境溫度應低于40℃,相對濕度低于95%。
GDL立式多級離心泵主要用途
GDL型立式多級離心泵特別適用于鍋爐給水，也可廣泛應用于壓力容器供水、熱水循環、高層建筑給水、農田灌溉、消防增壓、水力沖洗、食品、釀造、醫藥、化工、水產養殖、環境保護、化工工藝流程及機床配套等各行業，作為給水排水的動力設備。

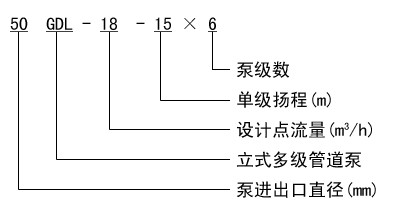

GDL立式多級離心泵型號意義
GDL立式多級離心泵性能參數
|
型號
|
級數
|
流量
(m3/h)
|
揚程
(M)
|
轉速
(r/min)
|
電機功率
(kw)
|
效率
（%）
|
必需汽蝕余量
(NPSH)
|
重量
|
|
25GDL2-12
|
3
|
1.4
2
2.4
|
36
|
2900
|
1.1
|
23
30
32
|
2.9
|
58
|
|
4
|
48
|
1.1
|
2.9
|
62
|
|
5
|
60
|
2
|
2.9
|
68
|
|
6
|
72
|
2
|
2.9
|
72
|
|
7
|
84
|
2
|
2.9
|
78
|
|
8
|
96
|
2.2
|
2.9
|
82
|
|
9
|
108
|
2
|
2.9
|
86
|
|
10
|
120
|
3
|
2.9
|
98
|
|
11
|
132
|
3
|
2.9
|
102
|
|
12
|
144
|
3
|
2.9
|
|
|
13
|
156
|
4
|
2.9
|
|
|
14
|
168
|
4
|
2.9
|
|
|
15
|
180
|
4
|
2.9
|
|
|
25GDL4-11
|
3
|
2.8
4
4.8
|
33
|
2900
|
1.1
|
32
42
43
|
2.9
|
58
|
|
4
|
44
|
1.5
|
2.9
|
65
|
|
5
|
55
|
2.2
|
2.9
|
72
|
|
6
|
66
|
2.2
|
2.9
|
76
|
|
7
|
77
|
3
|
2.9
|
86
|
|
8
|
88
|
3
|
2.9
|
90
|
|
9
|
99
|
3
|
2.9
|
94
|
|
10
|
110
|
4
|
2.9
|
110
|
|
11
|
121
|
4
|
2.9
|
114
|
|
12
|
132
|
4
|
2.9
|
|
|
13
|
143
|
4
|
2.9
|
|
|
14
|
154
|
5.5
|
2.9
|
|
|
15
|
165
|
5.5
|
2.9
|
|
|
型號
|
級數
|
流量
(m3/h)
|
揚程
(M)
|
轉速
(r/min)
|
電機功率
(kw)
|
效率
（%）
|
必需汽蝕余量
(NPSH)
|
重量
|
|
40GDL6-12
|
3
|
4.2
6
7.2
|
36
|
2900
|
1.5
|
43
52
50
|
2.9
|
72
|
|
4
|
48
|
2.2
|
2.9
|
78
|
|
5
|
60
|
2.2
|
2.9
|
82
|
|
6
|
72
|
3
|
2.9
|
92
|
|
7
|
84
|
3
|
2.9
|
96
|
|
8
|
96
|
4
|
2.9
|
112
|
|
9
|
108
|
4
|
2.9
|
116
|
|
10
|
120
|
4
|
2.9
|
120
|
|
11
|
132
|
5.5
|
2.9
|
140
|
|
12
|
144
|
5.5
|
2.9
|
|
|
13
|
156
|
7.5
|
2.9
|
|
|
14
|
168
|
7.5
|
2.9
|
|
|
15
|
180
|
7.5
|
2.9
|
|
|
50GDL12-15
|
2
|
8.4
12
14.4
|
30
|
2900
|
2.2
|
49
57
55
|
3.5
|
113
|
|
3
|
45
|
3
|
3.5
|
129
|
|
4
|
60
|
4
|
3.5
|
149
|
|
5
|
75
|
5.5
|
3.5
|
181
|
|
6
|
90
|
5.5
|
3.5
|
190
|
|
7
|
105
|
7.5
|
3.5
|
204
|
|
8
|
120
|
7.5
|
3.5
|
212
|
|
9
|
135
|
11
|
3.5
|
265
|
|
10
|
150
|
11
|
3.5
|
273
|
|
50GDL18-15
|
2
|
12.6
18
21.6
|
30
|
2900
|
3
|
54
63
62
|
4.0
|
122
|
|
3
|
45
|
4
|
4.0
|
142
|
|
4
|
60
|
5.5
|
4.0
|
175
|
|
5
|
75
|
7.5
|
4.0
|
189
|
|
6
|
90
|
7.5
|
4.0
|
198
|
|
7
|
105
|
11
|
4.0
|
252
|
|
8
|
120
|
11
|
4.0
|
261
|
|
9
|
135
|
15
|
4.0
|
280
|
|
10
|
150
|
15
|
4.0
|
289
|
|
型號
|
級數
|
流量
(m3/h)
|
揚程
(M)
|
轉速
(r/min)
|
電機功率
(kw)
|
效率
（%）
|
必需汽蝕余量
(NPSH)
|
重量
|
|
65GDL24-12
|
2
|
18
24
28.8
|
24
|
2900
|
3
|
54
63
62
|
4.0
|
122
|
|
3
|
36
|
4
|
4.0
|
142
|
|
4
|
48
|
5.5
|
4.0
|
175
|
|
5
|
60
|
7.5
|
4.0
|
189
|
|
6
|
72
|
7.5
|
4.0
|
252
|
|
7
|
84
|
11
|
4.0
|
261
|
|
8
|
96
|
11
|
4.0
|
280
|
|
9
|
108
|
15
|
4.0
|
289
|
|
10
|
120
|
15
|
4.0
|
20
|
|
11
|
132
|
15
|
4.0
|
|
|
12
|
144
|
18.5
|
4.0
|
|
|
80GDL36-12
|
2
|
25.2
36.0
43.2
|
24
|
2900
|
4
|
59
71
70
|
4.2
|
193
|
|
3
|
36
|
5.5
|
4.2
|
227
|
|
4
|
48
|
7.5
|
4.2
|
244
|
|
5
|
60
|
11
|
4.2
|
292
|
|
6
|
72
|
11
|
4.2
|
302
|
|
7
|
84
|
15
|
4.2
|
322
|
|
8
|
96
|
15
|
4.2
|
332
|
|
9
|
108
|
18.5
|
4.2
|
365
|
|
10
|
120
|
18.5
|
4.2
|
375
|
|
80GDL54-14
|
2
|
36
54
65
|
28
|
2900
|
7.5
|
62
73
71
|
4.0
|
218
|
|
3
|
42
|
11
|
4.0
|
267
|
|
4
|
56
|
15
|
4.0
|
287
|
|
5
|
70
|
18.5
|
4.0
|
320
|
|
6
|
84
|
18.5
|
4.0
|
330
|
|
7
|
98
|
22
|
4.0
|
373
|
|
8
|
112
|
30
|
4.0
|
400
|
|
9
|
126
|
30
|
4.0
|
421
|
|
10
|
140
|
37
|
4.0
|
432
|
|
型號
|
級數
|
流量
(m3/h)
|
揚程
(M)
|
轉速
(r/min)
|
電機功率
(kw)
|
效率
（%）
|
必需汽蝕余量
(NPSH)
|
重量
|
|
100GDL72-14
|
2
|
50.4
72
86.4
|
28
|
2900
|
11
|
64
73
71
|
4.5
|
276
|
|
3
|
42
|
15
|
4.5
|
298
|
|
4
|
56
|
18.5
|
4.5
|
336
|
|
5
|
70
|
22
|
4.5
|
381
|
|
6
|
84
|
30
|
4.5
|
453
|
|
7
|
98
|
30
|
4.5
|
466
|
|
8
|
112
|
37
|
4.5
|
493
|
|
9
|
126
|
37
|
4.5
|
582
|
|
10
|
140
|
45
|
4.5
|
595
|
|
125GDL100-20
|
2
|
75
108
130
|
40
|
2900
|
18.5
|
65
74
72
|
4.5
|
292
|
|
3
|
60
|
30
|
4.5
|
430
|
|
4
|
80
|
37
|
4.5
|
463
|
|
5
|
100
|
45
|
4.5
|
555
|
|
6
|
120
|
55
|
4.5
|
640
|
|
7
|
140
|
75
|
4.5
|
840
|
|
8
|
160
|
75
|
4.5
|
855
|
|
9
|
180
|
90
|
4.5
|
870
|
|
10
|
200
|
90
|
4.5
|
955
|
|
150GDL160-20
|
2
|
108
162
194
|
40
|
2900
|
30
|
69
78
77
|
4.5
|
422
|
|
3
|
60
|
37
|
4.5
|
452
|
|
4
|
80
|
55
|
4.5
|
613
|
|
5
|
100
|
75
|
4.5
|
820
|
|
6
|
120
|
75
|
4.5
|
836
|
|
7
|
140
|
90
|
4.5
|
922
|
|
